控制电缆

Control Cable

产品用途

适用于交流额定电压Uo/U为450/750V及以下的控制，监控回路及保护线路。

执行标准

GB/T 9330-2008（参照采用IEC227耐电压优于IEC227）

Q/321002 LLA08-2009额定电压450/750V以下（低）卤低烟阻燃控制电缆。

GB/T 19666-2005阻燃和耐火电缆通则。

使用特性

额定电压Uo/U：450/750V

工作温度：一般型最高不超过70℃；

交联聚乙烯最高不超过90℃.

最低环境温度：固定敷设-40℃；

非固定敷设-15℃.

最小弯曲半径：无铠装电缆应不小于电缆外径6倍；

有铠装电缆应不小于电缆外径12倍。

技术指标

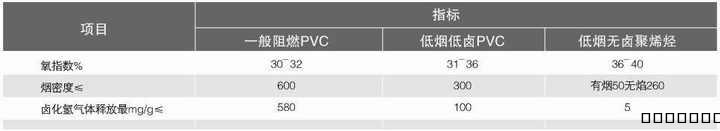

表1 各种材料阻燃技术指标

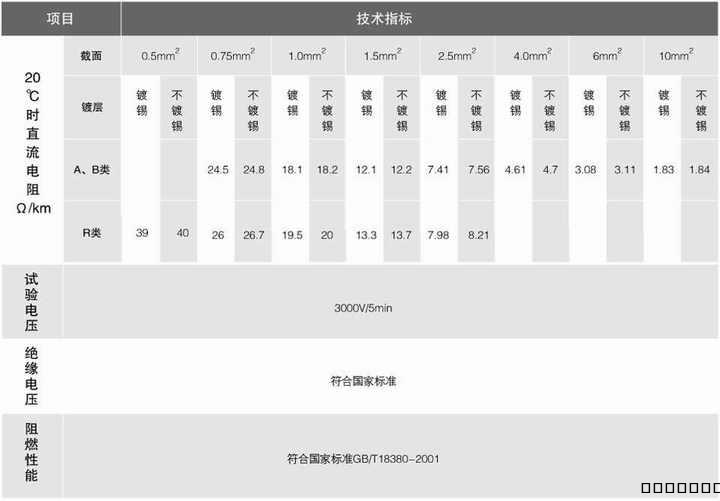

表2 产品主要技术指标

绝缘线芯标志

本厂可提供的色标有白、红、黑、黄、蓝、绿、橙、灰、棕、紫十种。一般情况下，本厂都是用数字标志区分。

表3 交联性能指标

表4 屏蔽控制电缆抑制系数

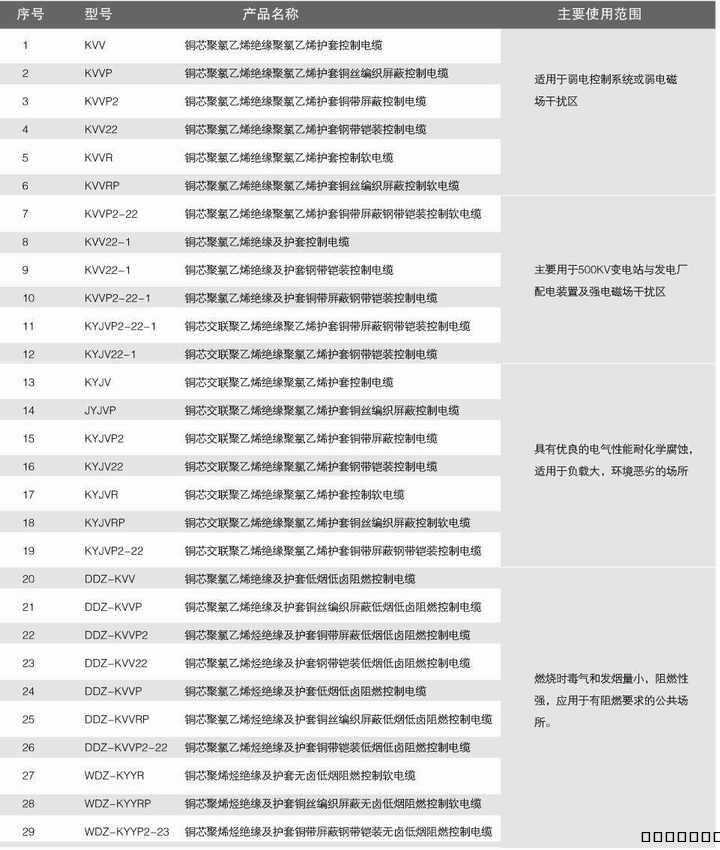

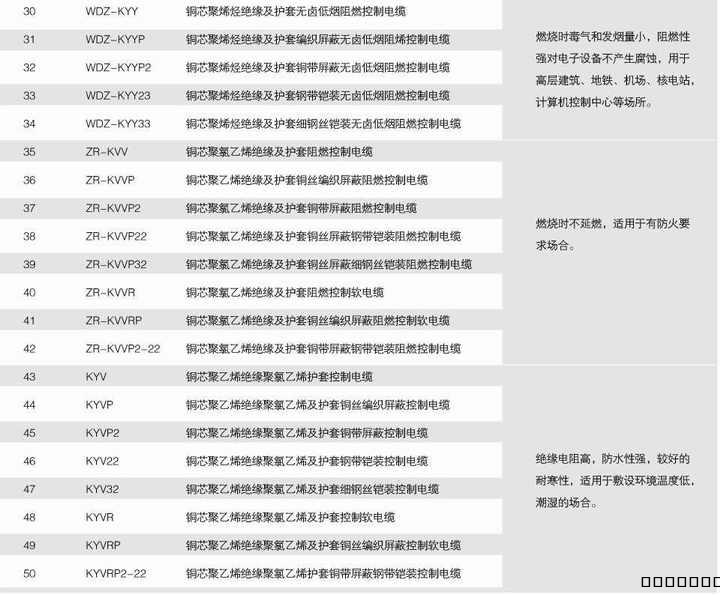

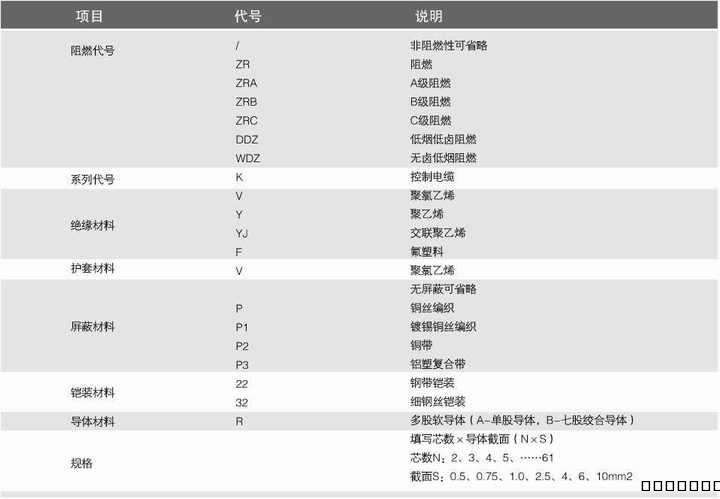

产品型号及名称

例1： 铜芯聚氯乙烯绝缘和护套，14芯A类导体1.5mm2截面铜带屏蔽的控制电缆表示为：KVVP2  14×1.5(A)

例2： 铜芯交联聚氯乙烯绝缘和聚氯乙烯护套，14芯B类导体4.0mm2截面铜丝编织屏蔽控制电缆表示为：KVJVP2  14×4(B)





交货长度

成卷长度为100m，成盘长度应不小于100m

24芯及以下；允许长度不小于20m的短段电缆交货，其数量应不超过交货总长度的5%.

24芯以上：允许长度不小于20m的短段电缆交货，其数量应不超过交货总长度的10%.

允许根据双方协议长交货。长度计量误差不超过±0.5%.
